ESP-WROOM-02でIoT　その②　OLEDディスプレイに表示する

今回は、ESP-WROOM-02にプログラムを書き込みます。
ESP-WROOM-02はArduino互換ですので、ArduinoIDEを使用します。

※Wavesの「waves ESP8266 WiFiモジュール（技適取得済み） ESP-WROOM-02 キット」を使用する前提で記載します。その他モジュールを使用する場合は一部読み替える必要があります。



■ArduinoIDEのインストール

以下からArduinoIDEをダウンロードし、インストールします。
https://www.arduino.cc/en/main/software



■ArduinoIDEの設定

「ファイル」→「環境設定」を開き、「追加のボードマネージャのURL」へ以下を追加します。

https://arduino.esp8266.com/stable/package_esp8266com_index.json



■ライブラリのインストール

センサーとOLEDディスプレイ用のライブラリをインストールします。

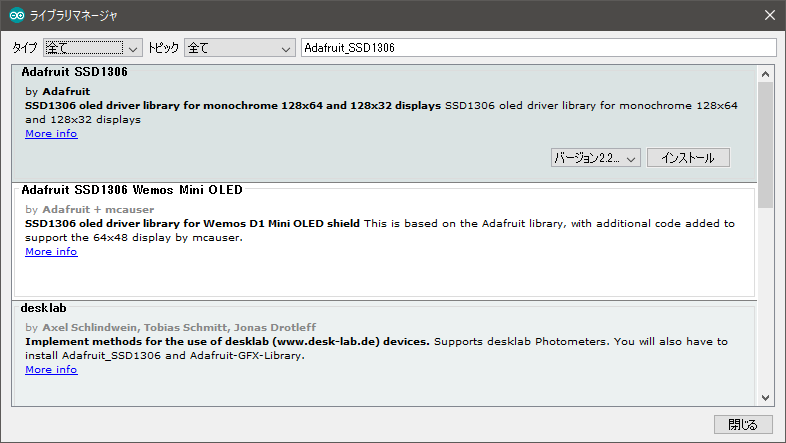

「ツール」→「ライブラリの管理」を開き、検索欄に以下を入力しインストールします。
今回はAdafruit社のライブラリを使用します。
その他、ライブラリも色々公開されています。
https://github.com/adafruit



Adafruit_BME280
Adafruit_SSD1306

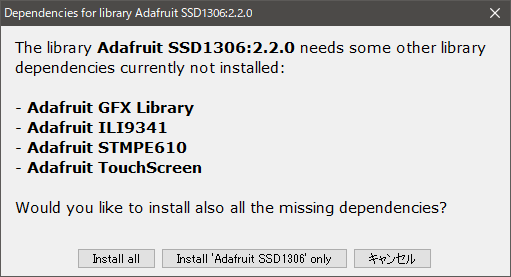

以下が表示された場合、「Install all」をクリックします。



■ボードの設定

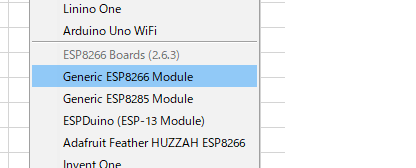

「ツール」→「ボード」から「Generic ESP8266 Module」を選択します。

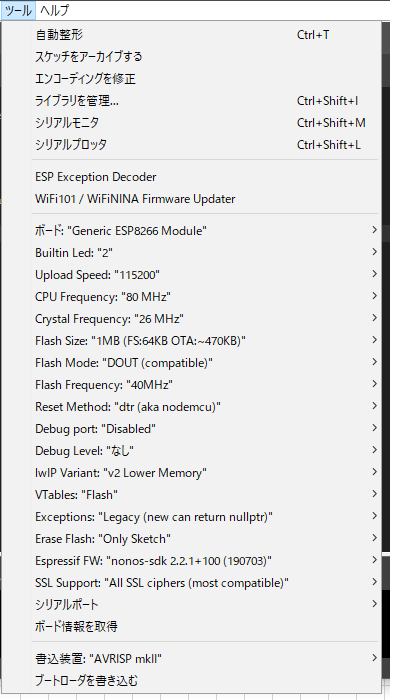

再びツールメニューを開くと、以下の様になっているはずです。

各値を設定しますが、使用するボードにより微妙に設定が異なりますので、不明な場合は調べる必要があります。
付属のマニュアルや製造元のホームページに記載しているかもしれません。

WavesのESP-WROOM-02の場合はAmazonの購入ページに記載されていました。

<設定例>

FlashMode：DIO
Flash Frequency：40MHz
CPU Frequency：80MHz
Flash Size：4M(FS:1MB OTA:~1019KB)
Debug Port：Disabled
Debug Level：なし※
Reset Method：no dtr(aka ck)
Upload Speed：115200
シリアルポート：COM3

※PCや接続するUSBによってポートが異なり場合があります。
※USBシリアル変換モジュールがPCに接続されるまで選択できません。

ボードを選択した時点でほぼ設定されているかと思われます。



■PCとの接続
※USB端子がついている開発ボードを使用の場合はこの手順は不要です。

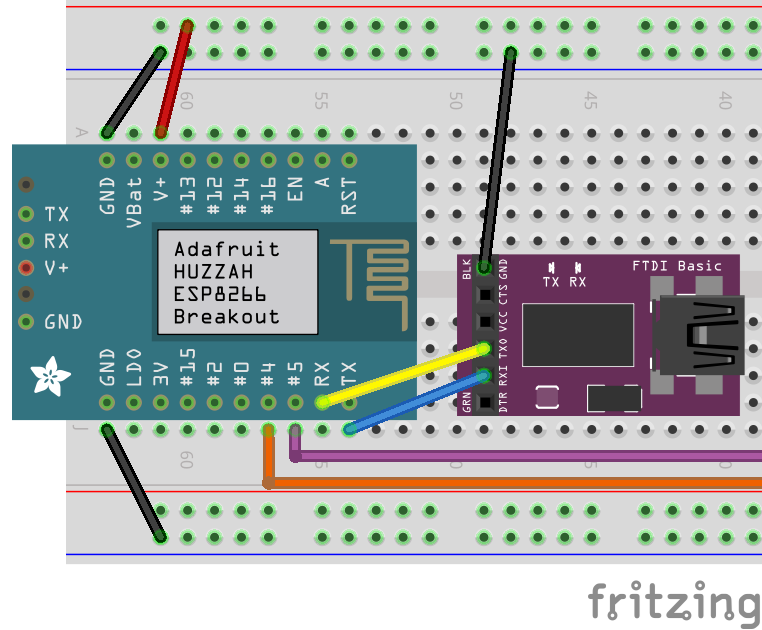

ESP-WROOM-02とUSBシリアル変換モジュールを接続します。
RXとTXをクロスするように接続します。
ESP-WROOM-02のRX　⇔　USBシリアル変換モジュールのTX
ESP-WROOM-02のTX　⇔　USBシリアル変換モジュールのRX
USBシリアル変換モジュールのGNDをブレッドボードのGNDに接続します。
正しく接続できている事を確認し、USBシリアル変換モジュールをPCに接続します。


※以下の図のESP-WROOM-02はFritzingにWavesのものがなかったので、それっぽい奴を例に記載しています。

※書き込みの際はモジュールによってプルアップ抵抗を取り付ける必要がありますが、ここでは記載しません。

■スケッチの書き込み

準備ができたら、実際にスケッチ（プログラム）を書き込みます。
ESP-WROOM-02のスイッチを下に下ろし、リセットボタンを押下すると書き込み準備に入ります。



左上の「→」ボタンが書き込み、チェックマークのボタンが検証ボタンです。

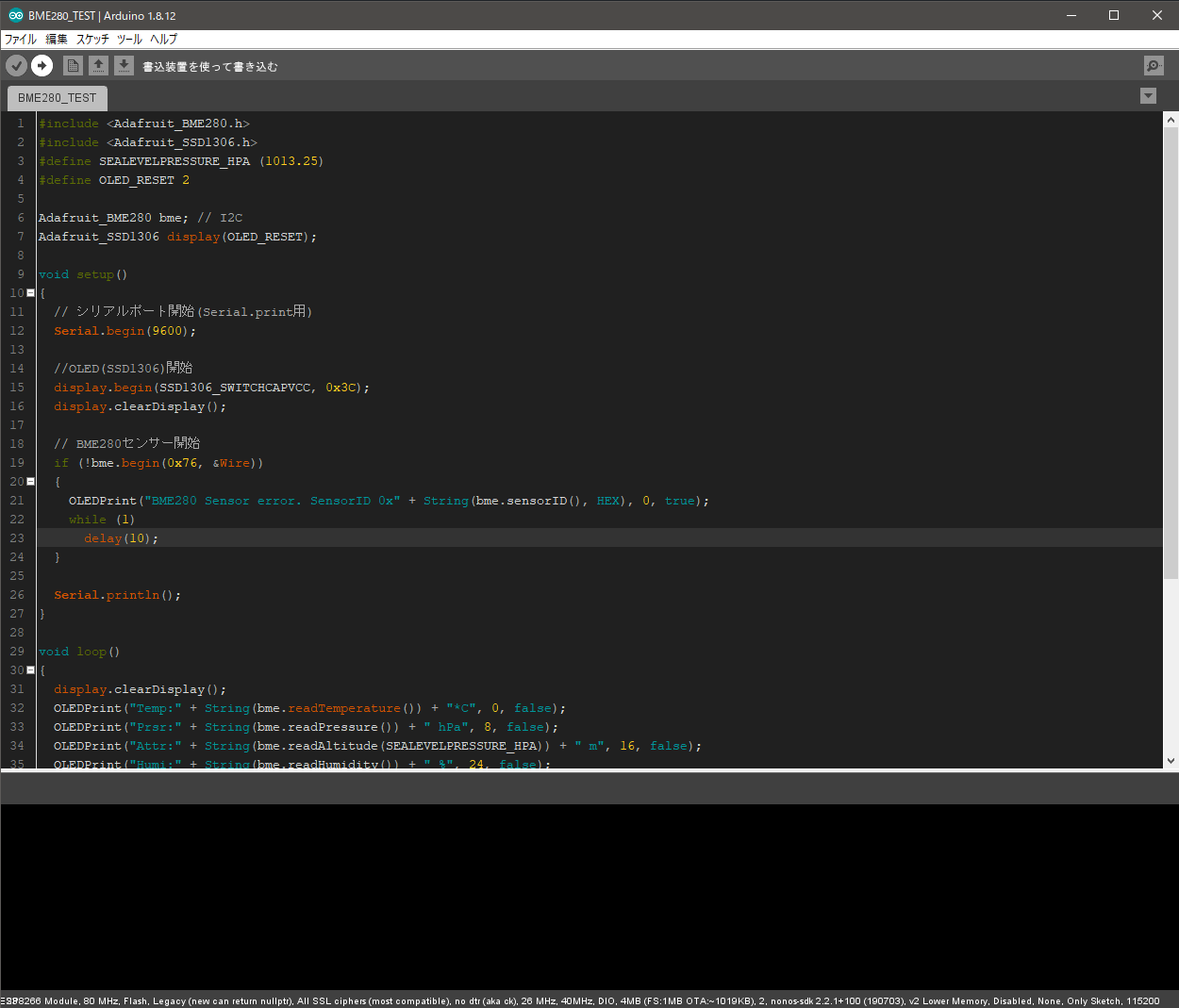

＜サンプルスケッチ＞

#include <Adafruit_BME280.h>
#include <Adafruit_SSD1306.h>
#define SEALEVELPRESSURE_HPA (1013.25)
#define OLED_RESET 2

Adafruit_BME280 bme; // I2C
Adafruit_SSD1306 display(OLED_RESET);

void setup()
{
  // シリアルポート開始(Serial.print用)
  Serial.begin(9600);

  //OLED(SSD1306)開始
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();

  // BME280センサー開始
  if (!bme.begin(0x76, &Wire))
  {
    OLEDPrint("BME280 Sensor error. SensorID 0x" + String(bme.sensorID(), HEX), 0, true);
    while (1)
      delay(10);
  }

  Serial.println();
}

void loop()
{
  display.clearDisplay();
  OLEDPrint("Temp:" + String(bme.readTemperature()) + "*C", 0, false);
  OLEDPrint("Prsr:" + String(bme.readPressure()) + " hPa", 8, false);
  OLEDPrint("Attr:" + String(bme.readAltitude(SEALEVELPRESSURE_HPA)) + " m", 16, false);
  OLEDPrint("Humi:" + String(bme.readHumidity()) + " %", 24, false);
  display.display();

  delay(2000);
}

void OLEDPrint(String str, int cur_y, bool refresh)
{
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, cur_y);
  if (refresh) display.clearDisplay();
  display.println(str);
  if (refresh) display.display();
}

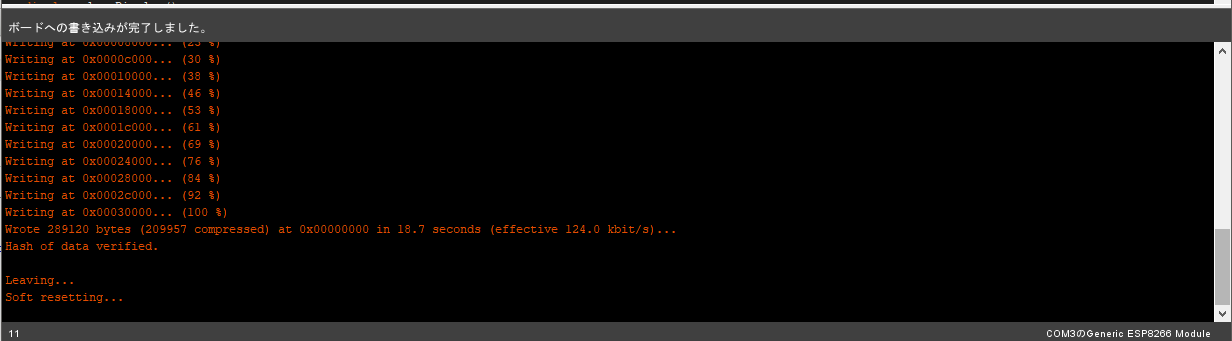

書き込みが完了すると、以下の様なメッセージが表示されます。



■実行する

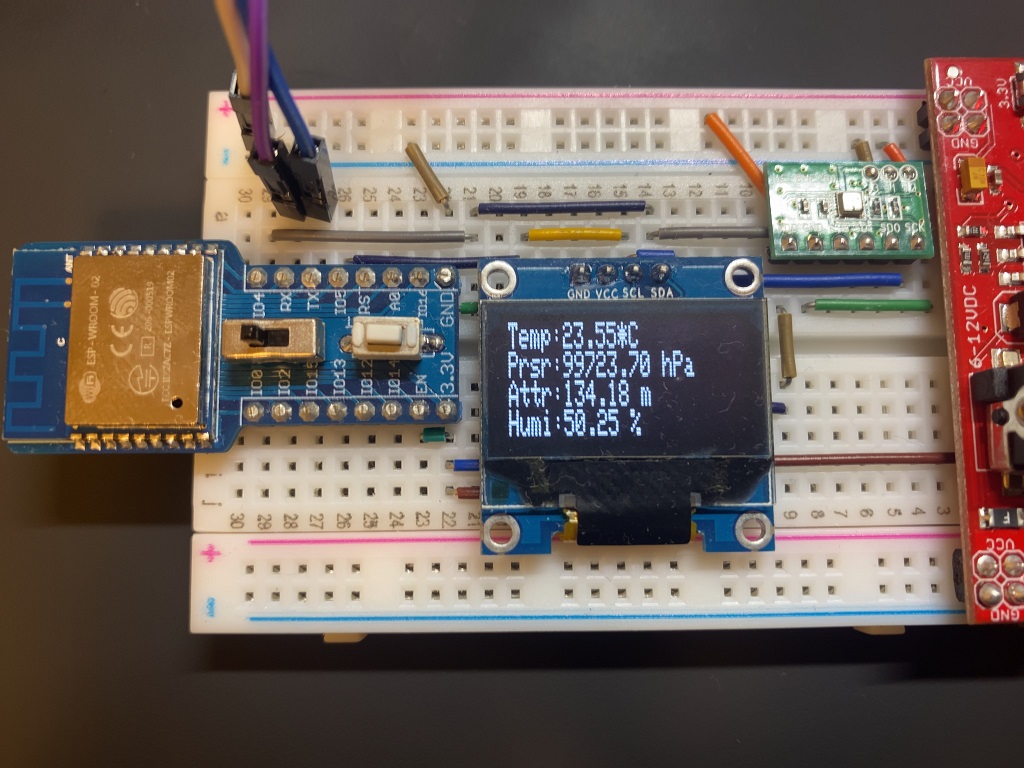

書き込みスイッチを上に戻し、リセットボタンを押下すると温度、湿度、高度、気圧が表示されます。





次回は画面に表示されている温度や湿度情報をWiFiを使ってブラウザで表示する方法をご紹介します。「List→」ボタンクリック
